镁课堂:(四十六)镁合金浇注时的熔体保护

2015年10月13日 8:50 18475次浏览 来源:   分类: 镁应用   作者:

导读: 镁合金熔体在空气中会发生激烈的氧化反应,形成的氧化膜也没有保护作用。因此,在熔炼时须用熔剂保护,而在铸造时则用SO2气体保护流槽与铸造系统内流动着的熔体。

      镁合金熔体在空气中会发生激烈的氧化反应,形成的氧化膜也没有保护作用。因此,在熔炼时须用熔剂保护,而在铸造时则用SO2气体保护流槽与铸造系统内流动着的熔体。
      SO2的一般特性

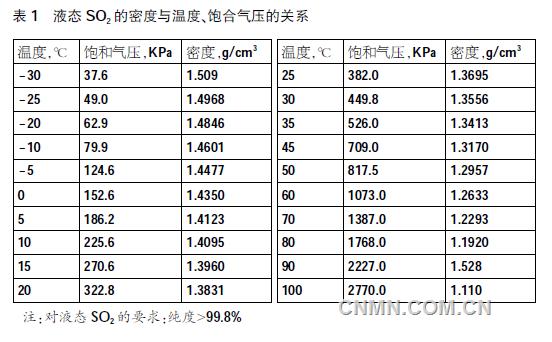

      镁合金铸造时用的SO2气体是由液态SO2气化的,而液态SO2是气体SO2经压缩冷冻制取的,液态SO2无色透明,有刺激酸臭味。液态SO2于-10.09℃沸腾,-72℃冻结。SO2的密度与温度、饱和气压的关系见表1。
由表1所列数据可看出,饱和气压随着温度的升高而上升,当温度一定时,饱和气压与气体体积元关,液态SO2极易蒸发,蒸发吸收大量热,温度越高,蒸发速度越快,因而使周围介质及液态SO2本身温度下降。
      SO2的使用
      在铸造镁合金锭时,一般用气化罐,其优点是可贮罐直接连接,便于使用,可减轻劳动强度,同时可显著减少SO2放空所造成的浪费与污染。
SO2液体气化方法有两种:
       低温气化法。将液态SO2在重力作用下输入气化罐,输入量不得超过罐容积的1/2,然后关闭进液阀,即可使用。用水加热,水温应≤30℃。
平衡气化法。首先打开进液阀,液态SO2自动流入气化罐,水温保持>60℃,两罐SO2气体压力会自动平衡。气体罐中的液面一定要低于贮存罐中的高度,否则,水温低时SO2液体有回流危险,但水温下降可根据季节等具体情况而定。
使用平衡气体法,通常SO2贮罐位置应比气化罐高>1m,当贮罐气压低时可用压缩空气加压。低温气化罐的壁厚可按技术条件选定。对液态SO2贮存罐和气化罐的有关规定见表2。
贮存罐及气化罐使用须知:轻搬轻放;不要在日光曝晒;贮存罐温度不得超过35℃,否则应采取降温措施。

QQ截图20151013085138QQ截图20151013085147

责任编辑:于璐

如需了解更多信息,请登录中国有色网:www.cnmn.com.cn了解更多信息。

中国有色网声明:本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章,均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载,转载方必须与中国有色网( 邮件:mqk@cnmn.com.cn 或 电话:010-63971479)联系,签署授权协议,取得转载授权;
凡本网注明“来源:“XXX(非中国有色网或非中国有色金属报)”的文章,均转载自其它媒体,转载目的在于传递更多信息,并不构成投资建议,仅供读者参考。
若据本文章操作,所有后果读者自负,中国有色网概不负任何责任。
