镁课堂:(四十五)镁合金铸造结晶器与电磁搅拌

2015年09月22日 16:12 18679次浏览 来源:   分类: 镁应用   作者:

导读: 结晶器是铸造变形镁合金锭的模具,不仅决定了铸锭的形状和尺寸,而且直接影响着锭的品质和裂纹敏感性。镁合金圆锭结晶器的结构形式与铝合金的相同,但高度高一些。

结晶器

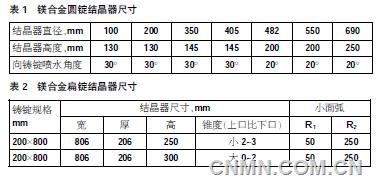

结晶器是铸造变形镁合金锭的模具,不仅决定了铸锭的形状和尺寸,而且直接影响着锭的品质和裂纹敏感性。镁合金圆锭结晶器的结构形式与铝合金的相同,但高度高一些。结晶器的尺寸见表1及表2。
铸造裂纹敏感性较大的大直径锭时,宜采用较高的结晶器,且喷水角应小些。不管是圆锭结晶器还是扁锭的,其内表面粗糙度应<1.6μm,且越小,锭的表面品质也相应地高一些。
由于镁合金扁锭尺寸较小,且铸锭冷裂纹敏感性不大,因此没有必要采用端头小面带缺口的结晶器。因为这种结晶器操作不便,尤其是见水有爆炸危险性的镁合金更不宜采用。扁锭结晶器直接置于水箱上。水箱上有两排水孔,与铸锭分别呈90°及45°角,水孔直径4mm~6mm,孔间距10mm。
液穴镁合金熔体的电磁搅拌
在镁合金熔铸过程中,若仅用晶粒细化处理,往往不能获得满意的细晶粒组织,若铸造时对液穴中熔体进行电磁搅拌则能获得稳定的细晶粒组织。熔体的黏滞运动可显著细化凝固后的晶粒组织,因为电磁场造成的熔体运动可引起体积结晶,形成细晶组织,不过电磁搅拌也有一些负面作用,即有一些中间金属化合物一次晶落进凝固着的锭中,成为一次晶缺陷,同时还会粗化枝晶,即使晶内结构粗化。
一般工频感应器产生的磁场使液穴中的熔体发生定向运动,由一台电压380V、频率50Hz的降压变压器作为电源,搅拌功率的调控由变压器二次分接头承担,接头电压最大24V,电流为几十kA至几千kA。
铸造直径≥500mm的圆锭将感应器放在液穴上方,而铸造小直径锭则宜将它置于结晶器外围。
铸造MB1、MB8合金165mm×540mm扁锭时,感应器功率为20kW~100W,过小熔体运动不明显,≥100kW时熔体运动又过于激烈,甚至可破坏氧化膜,将其卷入锭内。
电磁搅拌的作用可归纳为:
降低液穴内熔体温度与使温度均匀,结晶范围间窄的合金则降低的少,只可能低于液相线2℃~3℃。
细化晶粒尺寸。实践证明,形核数与熔体运动速度成正比,因此熔体搅动强度大晶粒越细,如电磁搅拌器的电流为0A时,晶粒平均尺寸为600mm2,电流强度90A时,晶粒平均尺寸为200mm2,而电流强度上升到150A,则晶粒细小到只有10mm2,再提高搅拌强度对晶粒尺寸就没有影响了。
电磁搅拌明显粗化枝晶和增加中间金属化合物一次晶数。例如在铸造MA8合金时(含1.8%Mn),没有电磁搅拌时,试片上中间金属化合物占的比例为0.02%,而搅拌电流为90A时,是间金属化合物在试片上的比例达到0.2%,为没有搅拌的10倍。
用功率为60kV·A的感应器磁场搅拌可以完全消除MB8合金锭的柱状晶,而MB3合金只需要40kA感应器的磁场不但可以消除柱状晶组织,而且晶粒细化到原有晶粒尺寸的1/100左右。
若将MB8合金的Mn含量控制在0.3%~0.55%,MB3合金的控制在0.4%~0.65%,则只要搅拌不管磁场大小都可以完全消除含Mn的一次晶化合物的聚焦。
由于电磁搅拌细化了晶粒,增大了结晶前沿压力,改善了固液区的裂纹自行修复条件,可以铸得热裂纹少甚至没有热裂纹的锭。

QQ截图20151009125253



责任编辑:于璐

如需了解更多信息,请登录中国有色网:www.cnmn.com.cn了解更多信息。

中国有色网声明:本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章,均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载,转载方必须与中国有色网( 邮件:mqk@cnmn.com.cn 或 电话:010-63971479)联系,签署授权协议,取得转载授权;
凡本网注明“来源:“XXX(非中国有色网或非中国有色金属报)”的文章,均转载自其它媒体,转载目的在于传递更多信息,并不构成投资建议,仅供读者参考。
若据本文章操作,所有后果读者自负,中国有色网概不负任何责任。
