镁课堂:(三十)重庆大学等研发的镁合金

2015年06月02日 16:3 9191次浏览 来源:   分类: 镁应用   作者:

导读: 除了中国科学院金属研究所与上海交通大学对镁合金的基础研究与发展新型镁合金做了大量工作外,重庆大学、中南大学、山西闻喜银光镁业集团等在这方面也做出了突出的贡献。

       除了中国科学院金属研究所与上海交通大学对镁合金的基础研究与发展新型镁合金做了大量工作外,重庆大学、中南大学、山西闻喜银光镁业集团等在这方面也做出了突出的贡献。
  重庆大学的成就
  重庆大学成立了国家镁合金工程技术研究中心,对于新型稀土镁合金的研究主要集中在Mg-Ga-Y-Mn系、Mg-Zn-Zr-RE系、Mg-Zn-Mn-Re系、Mg-Al-Zn-Sr系和Mg-Li等合金上,先后研究的并已成型或初步成型的合金有:Mg-10Gd-5Y-0.6Mn-1.0Zr合金,挤压材的抗拉强度Rm=324N/mm2、屈服强度Rp0.2=286N/mm2、伸长率A=4.29N/mm2,T5状态(225℃/18h)材料的室温力学性能:抗拉强度Rm=411N/mm2,屈服强度RP0.2=388N/mm2、伸长率A=3.48%;Mg-10Gd-5Y-0.6Mn-0.4Sc合金,其挤压材的室温力学性能:抗拉强度Rm=314N/mm2、屈服强度Rp0.2=282N/mm2、伸长率A=4.68%,T5状态(225℃/18h)材料的抗拉强度Rm=406N/mm2、屈服强度Rp0.2=406N/mm2、屈服强度Rp0.2=385N/mm2、伸长率A=3.41%;此外,研发的合金还有:Mg-10Gd-5Y-0.6Mn-0.3Ca,Mg-6Zn-0.55Zr-0.75Sc、Mg-2Zn-1Mn-0.1Ce,Mg-4Zn-0.5Zr-5Y,Mg-1.5Zn-0.5Zr-0.1Nd,Mg-7Y-0.5Zr,Mg-9Zn-0.6Zr-0.5Er,Mg-1.5Zn-0.6Zr-4Er,Mg-8Zn-0.6Zr-1Y等。他们对Mg-Zn-Mn系合金挤压材进T4+双级时效处理后的室温力学性能达到:抗拉强度Rm=360N/mm2,屈服强度Rp0.2=340N/mm2,伸长率A=6%。
  中南大学对稀土镁合金的研究

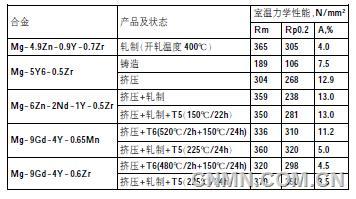

  中南大学对新型变形镁合金的研究主要集中于Mg-Zn-Y-Zr系,Mg-Yb-Zr系,Mg-Zn-Nd-Y-Zr系、Mg-Gd-Y-Zr(Mn)系合金,试验合金见下表,而北京有色金属研究总院、郑州大学、西安理工大学等。则主攻的合金系为Mg-Gd-Y-Zn-Zr系、Mg-Gd-Y-Nd-Zr系和Mg-Y-Nd-Zr系等。
  山西闻喜银光镁业集团开发的新型镁合金

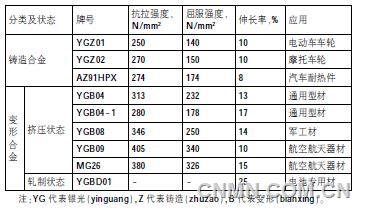

  银光镁业公司是全球最大的综合性镁业公司之一,研发出了一系列的新型镁合金(见下表),在生产中获得广泛应用,已被一汽、军工企业所采用,并有出口。

360截图20150602155725621

360截图20150602155738852

责任编辑:于璐

如需了解更多信息,请登录中国有色网:www.cnmn.com.cn了解更多信息。

中国有色网声明:本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章,均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载,转载方必须与中国有色网( 邮件:mqk@cnmn.com.cn 或 电话:010-63971479)联系,签署授权协议,取得转载授权;
凡本网注明“来源:“XXX(非中国有色网或非中国有色金属报)”的文章,均转载自其它媒体,转载目的在于传递更多信息,并不构成投资建议,仅供读者参考。
若据本文章操作,所有后果读者自负,中国有色网概不负任何责任。
