教授品镁（117）：镁焊件的补焊
2019年03月20日 8:59 14353次浏览 来源： 中国有色金属报 分类： 镁资讯 作者： 王祝堂
在镁工件生产中，补焊是一道非常重要的工序，不论是铸件、锻坯或焊件或多或少都会存在一些缺陷，需要补焊解决，以免工件报废，造成浪费。与通常的焊接相比，补焊对焊工的操作技术有更高要求，工艺参数的选择更为苛刻。
半成品焊件有外观或内部缺陷需要修补；铸件或锻件有缺陷时也需要修补。镁合金的熔点低，为避免过热，补焊时宜用小的焊接线，以缩短熔池在高温下的停留时间与减少热影响区宽度，这对铸件补焊特别重要，因为铸件是在固溶处理-时效后的精加工时才发现缺陷。铸件体积往往较大，或因有变形要求而不便再进行固溶处理时，可采用氩弧焊冷补焊。
补焊淬火-时效的ZM5合金铸件时，电流宜小、焊丝宜细、敷熔金属宜少，并尽可能采用多层补焊，焊了几层后停下来，以防镁件过热，焊缝晶粒细小均匀，接头硬度HB和抗拉强度Rm均可满足标准要求。
铸件的焊补

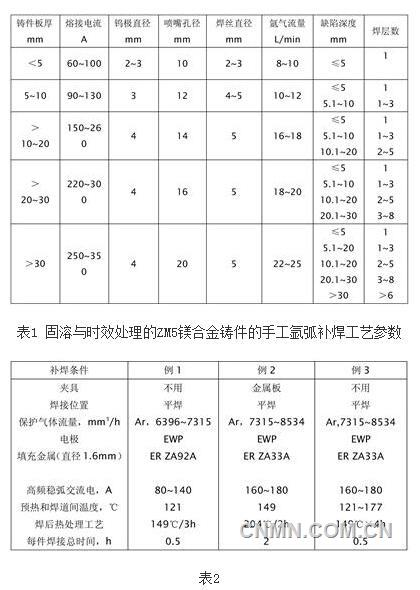

手工钨极气体保护电弧焊补焊工艺条件如（表2）所示，焊前必须用钢丝刷或回转锉清理补焊表面。电源为高频稳弧300A变压器与300A水冷焊矩，焊缝背面以流量2438mm3/h的氮保护，在总时间中补焊补焊后热处理时间。
责任编辑：淮金
如需了解更多信息，请登录中国有色网：www.cnmn.com.cn了解更多信息。
中国有色网声明：本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章，均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载，转载方必须与中国有色网（ 邮件：cnmn@cnmn.com.cn 或 电话：010-63971479）联系，签署授权协议，取得转载授权；
凡本网注明“来源：“XXX（非中国有色网或非中国有色金属报）”的文章，均转载自其它媒体，转载目的在于传递更多信息，并不构成投资建议，仅供读者参考。
若据本文章操作，所有后果读者自负，中国有色网概不负任何责任。
