镁课堂：（九十一）说说镁合金铸件与焊件残余应力消除
2017年07月12日 9:19 5993次浏览 来源： 中国有色网 分类： 镁资讯 作者： 王祝堂
铸件残余应力的消除
镁合金铸件中总会存在着或大或小的应力，往往把它称为残余应力，它们来自凝固时的不均匀收缩、热处理后或淬火时的不均匀冷却，以及机械加工。虽然这些残余应力不是很高，但是由于镁合金的弹性模量低，不高的应力也可使铸件产生不允许的弹性应变。因此，若不消除或降低这类残余应力，那么在最终精加工时或以后导致制品翘曲和弯扭，此外，残余应力也是Mg-Al合金发生应力腐蚀的主要原因之一。
镁合金铸件的应力消除退火工艺见表1。
焊后铸件残余应力的消除

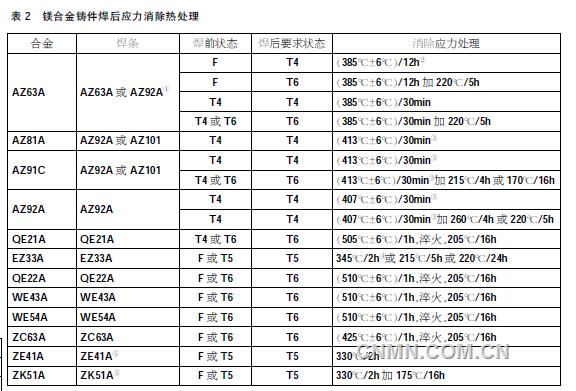

铸件焊后或补焊后可存在着严重的残余应力，因而应在规定时间内进行去应力退火，以防变形和开裂。表2列出了推荐的焊后镁合金铸件去应力退火工艺，是基于铸件焊前状态太焊后应用的状态确定的，若焊前AZ81A、AZ91C及ZA92A合金铸件是T4和T6状态，则它们完全固溶时间可缩短0.5h。
对焊后不需要固溶处理的Mg-Al-Zn系合金铸件可在260℃处理1h，以消除应力腐蚀开裂倾向。
责任编辑：淮金
如需了解更多信息，请登录中国有色网：www.cnmn.com.cn了解更多信息。
中国有色网声明：本网所有内容的版权均属于作者或页面内声明的版权人。
凡注明文章来源为“中国有色金属报”或 “中国有色网”的文章，均为中国有色网原创或者是合作机构授权同意发布的文章。
如需转载，转载方必须与中国有色网（ 邮件：cnmn@cnmn.com.cn 或 电话：010-63971479）联系，签署授权协议，取得转载授权；
凡本网注明“来源：“XXX（非中国有色网或非中国有色金属报）”的文章，均转载自其它媒体，转载目的在于传递更多信息，并不构成投资建议，仅供读者参考。
若据本文章操作，所有后果读者自负，中国有色网概不负任何责任。
